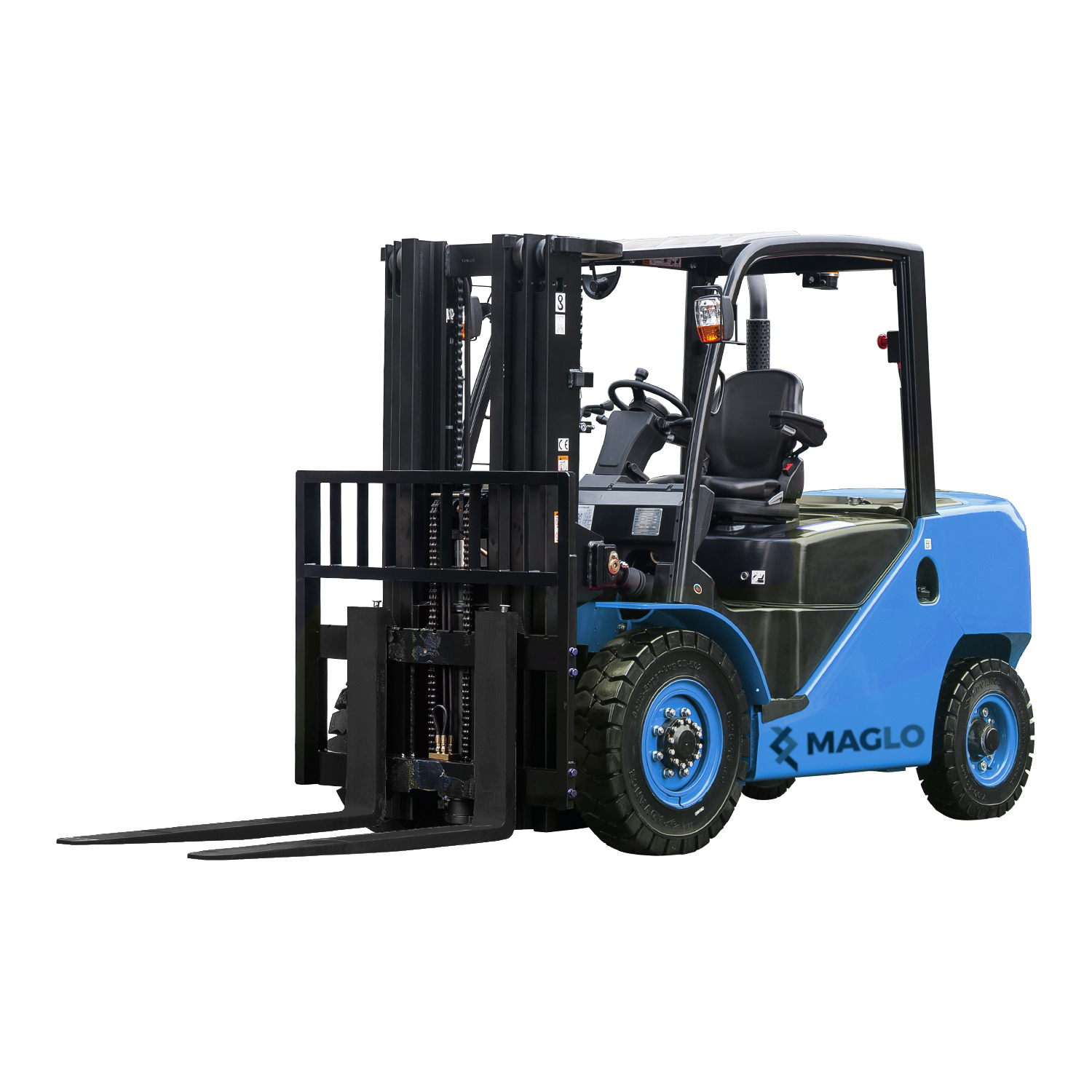

Wózek widłowy diesel 4,0 t Maglo WD40TNB9

Skontaktuj się z nami!

Zamów



Wózek spalinowy Maglo o zwiększonym udźwigu wynoszącym od 4 do aż 5,5 tony został wyposażony w specjalnie zaprojektowany silnik spalinowy, którego konstrukcja umożliwia niezawodną pracę, nawet przy konieczności przenoszenia ciężkich ładunków.


Dzięki zastosowaniu wymienionych poniżej rozwiązań, zwiększono produktywność urządzenia, a zarazem zmniejszono koszty eksploatacji wózka spalinowego Maglo:

  • dynamiczny hydrauliczny układ kierowniczy wykrywający obciążenie,
  • wydajny system oświetlenia
  • niższe zużycie paliwa,
  • nowy wydajny system oświetlenia (światła LED).


Spalinowe wózki widłowe Maglo to również  komfort i łatwość obsługi. Jednym z zastosowanych rozwiązań jest dostosowanie silnika i układu napędowego w taki sposób, aby poziom wibracji odczuwany przez operatora był jak najmniejszy. Odpowiednio przygotowane miejsce pracy operatora wpływa na wygodę i łatwość obsługi tego urządzenia. Spalinowe wózki widłowe Maglo zostały skonstruowane w taki sposób, aby zapewnić jak najlepszą widoczność we wszystkich kierunkach, co pozwala zwiększyć produktywność i bezpieczeństwo pracy.


Elementy wyposażenia zastosowane w wózkach spalinowych Maglo, mające wpływ na bezpieczeństwo operatora i ergonomię pracy:

  • antypoślizgowy stopień ułatwiający wsiadanie i wysiadanie, co zdecydowanie przekłada się na zwiększenie bezpieczeństwa operatora,
  • światła i kierunkowskazy w stylu samochodowym,
  • kierownica o małej średnicy z regulacją nachylenia,
  • pedały z zawieszeniem w stylu samochodowym,
  • opcjonalne elektrohydrauliczne sterowanie,
  • łatwe w obsłudze dźwignie,
  • podłokietnik poprawiający ergonomię pracy operatora,
  • zmiany w konstrukcji, które wpłynęły na zmniejszenie hałasu i wstrząsów masztu,
  • ulepszony system podnoszenia i opuszczania ładunku.


W spalinowych wózkach widłowych Maglo zastosowano również najlepsze rozwiązania wpływające na bezpieczeństwo użytkowania:

  • system wykrywania obecności operatora,
  • blokada amortyzatora maski silnika i hamulca postojowego.


Oferowany wózek objęty jest 12-miesięczną gwarancją, istnieje również możliwość rozszerzenia gwarancji nawet do 60 miesięcy.

Przeprowadzamy szkolenia z obsługi urządzeń, a także przygotowujemy urządzenia do badania odbiorczego UDT.

Oferowany wózek posiada certyfikat zgodności CE.

W proponowanym modelu istnieje możliwość zastosowania masztu, dzięki któremu możliwe jest uzyskanie wysokości podnoszenia ładunku od 2,5 do nawet 7 metrów.


Dane techniczne



Specyfikacja techniczna
Ogólne
 1.1 Producent     MAGLO
1.2 Model     WD40TNB9
1.3 Rodzaj zasilania     Diesel
1.4 Typ sterowania/pozycja operatora     operator siedzący
1.5 Udźwig/ładunek znamionowy Q kg 4000(3500)
1.6 Środek ciężkości ładunku c mm 500(600)
1.7 Odległość ładunku, od środka koła wideł do przedniej powierzchni wideł x mm 550
1.8 Rozstaw osi y mm 2000
Ciężar
 2.1 Ciężar roboczy   kg 6500
2.2 Obciążenie na oś, z ładunkiem, przód   kg 9120/1380
2.3 Przeciwwaga   kg 2125
2.4 Obciążenie na oś, bez ładunku, tył   kg 3020/3480
Koła, podwozie
 3.1 Opony: pełna guma, superelastyczne, pneumatyczne, poliuretan     pneumatyczne
3.2 Rozmiar kół, przód     8.25-15-14PR
3.3 Rozmiar kół, tył     7.00-12-12PR
3.4 Rozstaw kół, przód b10 mm 1173
3.5 Rozstaw kół, tył b11 mm 1130
Wymiary
 4.1 Nachylenie masztu/karetki wideł do przodu/do tyłu   deg 6/12
4.2 Wysokość, opuszczony maszt h1 mm 2245
4.3 Podnoszenie swobodne h2 mm 160
4.4 Zakres ruchu podnoszenia h3 mm 3000
4.5 Wysokość, wysunięty maszt h4 mm 4170
4.6 Wysokość osłony (kabiny) h6 mm 2270
4.7 Wysokość siedzenia/wysokość stanowiska do stania   mm 1306
4.8 Wysokość łącznika   mm 450
4.9 Całkowita długość   mm 4155
4.10 Długość do przedniej powierzchni wideł l2 mm 3085
4.11 Szerokość całkowita b1 mm 1420
4.12 Wymiary wideł ISO 2331 s/e/l mm 1070x122x50
4.13 Szerokość karetki wideł     1250
4.14 Odległość między ramionami wideł b5 mm 310~1200
4.15 Prześwit, z ładunkiem, pod masztem m1 mm 170
4.16 Prześwit, środek rozstawu osi m2 mm 230
4.17.1 Szerokość korytarza dla palet 1000 x 1200 w poprzek   mm 4440
4.17.2 Szerokość korytarza dla palet 800 x 1200 wzdłuż   mm 4640
4.18 Promień skrętu Wa mm 2690
4.19 Wewnętrzny promień skrętu b13 mm 845
4.20 Minimalna szerokość korytarza roboczego (dodać ładunek i prześwit)   mm 3240
Osiągi
 5.1 Prędkość jazdy, z ładunkiem/bez ładunku   km/h -/24
5.2 Prędkość podnoszenia, z ładunkiem/bez ładunku   m/s 0.500/-
5.3 Prędkość opuszczania, z ładunkiem/bez ładunku   m/s 0.500/-
5.4 Maksymalna siła uciągu, z ładunkiem/bez ładunku   N 38500/-
5.5 Zdolność pokonywania wzniesień, z ładunkiem/bez ładunku   % 28/-
Silnik spalinowy
 6.1 Producent/typ silnika     KUBOTA V3307-CR-TIE5B
6.2 Standard emisji spalin     EU StageV EPA/CARB Tier4 F
6.3 Moc silnika według ISO 1585   kW 54.6
6.4 Obroty znamionowe   min 2200
6.5 Liczba cylindrów/pojemność skokowa   cm3 4/3.331
6.6 Bateria napięcie/pojemność   V/Ah 12/105
6.7 Znamionowy moment obrotowy   N·m/r/min 330/1400
Inne
 7.1 Ciśnienie robocze dla osprzętu   bar 190
7.2 Pojemność zbiornika na paliwo   l 80



Uwagi:
* Z amortyzowanym fotelem lub kabiną
* Jako wartość obliczona
Przekładnia MS z mokrymi hamulcami





RODZAJE Masztów Maglo
Rodzaj
Wysokość podnoszenia
Wysokość, maszt złożony
 Wysokość całkowita Wolny skok wideł Nachylenie masztu Pojemność
bez kraty ochronnej ładunku
z kratą ochronną ładunku
bez kraty ochronnej ładunku
z kratą ochronną ładunku
przód/tył
 Nośność przy 500mm
Opona pojedyncza Opona podwójna
mm
mm
mm
mm
mm
mm
(°)
 4.0 t 4.5 t 4.0 t 4.5 t
kg kg kg kg
Panoramiczny maszt DUPLEX
 2500 1995 3330 3670 160 160 6/12 4000 4500 4000 4500
2700 2095 3530 3870 160 160 6/12 4000 4500 4000 4500
3000 2245 3830 4170 160 160 6/12 4000 4500 4000 4500
3300 2395 4130 4470 160 160 6/12 4000 4500 4000 4500
3500 2495 4330 4670 160 160 6/12 4000 4500 4000 4500
3600 2545 4430 4770 160 160 6/12 4000 4500 4000 4500
3700 2595 4530 4870 160 160 6/12 4000 4500 4000 4500
3800 2645 4630 4970 160 160 6/12 4000 4500 4000 4500
4000 2795 4830 5170 160 160 6/12 4000 4500 4000 4500
4300 2960 5130 5470 160 160 6/6 4000 4500 4000 4500
4500 3070 5330 5670 160 160 6/6 4000 4500 4000 4500
4800 3235 5630 5970 160 160 6/6 3850 4300 3900 4400
5000 3345 5830 6170 160 160 6/6 3800 4000 3850 4200
5500 3620 6330 6670 160 160 3/6 3000 3500 3200 3800
6000 3895 6830 7170 160 160 3/6 2500 3000 2800 3100
DUPLEX z wolnym skokiem
 2500 1976 3365 3670 1114 809 6/12 4000 4500 4000 4500
2750 2100 3615 3920 1238 933 6/12 4000 4500 4000 4500
3000 2226 3865 4170 1364 1055 6/12 4000 4500 4000 4500
3300 2376 4165 4470 1514 1205 6/12 4000 4500 4000 4500
3500 2476 4365 4670 1614 1309 6/12 4000 4500 4000 4500
3600 2526 4465 4770 1664 1359 6/12 4000 4500 4000 4500
3700 2576 4565 4870 1714 1409 6/12 4000 4500 4000 4500
TRIPLEX z wolnym skokiem
 4000 2080 4850 5170 1229 912 6/6 4000 4500 4000 4500
4300 2180 5155 5470 1329 1012 6/6 4000 4500 4000 4500
4500 2248 5365 5685 1359 1080 6/6 3800 4400 4000 4500
4700 2310 5550 5870 1459 1142 6/6 3700 4300 3800 4400
4800 2340 5650 5970 1489 1172 6/6 3700 4200 3800 4300
5000 2410 5855 6170 1559 1242 6/6 3600 3800 3700 4200
5500 2575 6355 6670 1724 1408 3/6 3000 3400 3200 3800
6000 2790 6865 7180 1939 1622 3/6 2500 2800 2800 3100
6500 2980 7365 7680 2129 1812 3/6 / / 2400 2500
7000 3155 7860 8175 2304 1988 3/6 / / 2000 2200


Z przesuwem minus 150 kg, ze zintegrowanym przesuwem bocznym minus 100 kg.



Wyposażenie opcjonalne

  • przesuw boczny wideł,

  • przedłużki wideł,

  • obrotnica 180 i 360 stopni,

  • chwytak do bel,

  • paletyzer,

  • pozycjoner wideł,

  • platforma robocza do wózka widłowego,

  • hak,

  • pług śnieżny,

  • wysięgnik z hakiem,

  • uchwyt do transportu beczek,

  • pazur dociskowy,

  • szufle do wózków widłowych,

  • ostroga do Big-Bagów.
